令和5年度 秋期 応用情報技術者試験 午前 問22

【解説】

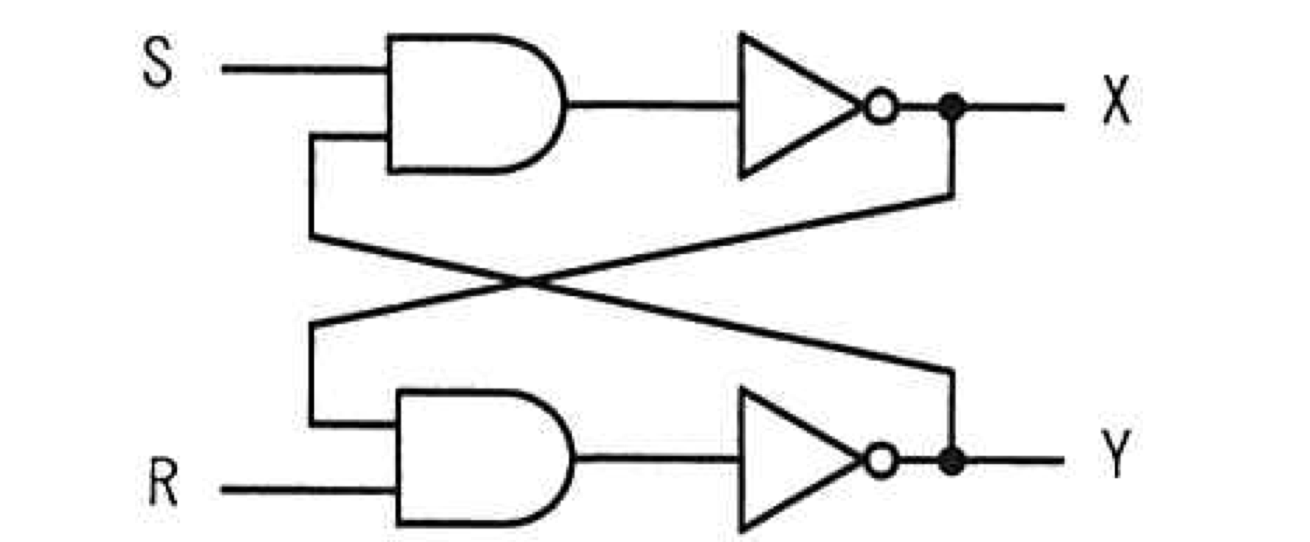

この回路は NAND型RSフリップフロップ です。RSフリップフロップの動作に従って状態を追います。

1. 初期状態：S=1，R=1，X=0，Y=1 は不定状態です。
2. Sを0にすると：
   – S=0, R=1 のとき、出力Xは1になります。
   – X=1が入力としてY側に伝わり、YはNANDの性質から0になります。
   – このとき、X=1, Y=0 になります。
3. その後Sを1に戻すと：
   – S=1, R=1 の状態に戻ることでフリップフロップは状態を保持し、
   – X=1, Y=0 が維持されます。
